Temporizador Chocadeira Rolagem Ovos Programavel Rele Timer

Tipo de tecnologia: Digital
Voltagem nominal: 5V
Corrente nominal: 15 A
Tempo mínimo - Tempo máximo: 1 m - 16 h

Temporizador perfeito para rolagem de ovos em chocadeiras de ovos de galinha, frango, codorna, avestruz, pato, répteis e todos os outros ovos.

Pode ser usado para várias outras funções de temporização

Controlar equipamentos através de tempos específicos pode ser algo aparentemente complicado, porém com a ajuda deste pequeno Módulo Temporizador Ajustável esta tarefa pode parecer mais simples do que parece, excluindo a necessidade de um Arduino ou qualquer outro microcontrolador, este produto torna capaz o controle de fluxo de corrente por tempos específicos e determinados.
Através de 4 botões localizados em seu corpo, o Módulo Temporizador Ajustável torna possível diferentes tipos de configurações, possuindo 4 modelos distintos de programação denominados de P1, P2, P3 e P4 cada qual com diferentes características de acionamento.
No primeiro modelo de configuração P1, pode-se regular o Módulo Temporizador Ajustável para acionar a relé e se auto desligar depois de um tempo determinado, o disparo é realizado através do borne Trigger, além de possuir três diferentes espaços de programação para esta função.
Através do modelo de configuração P2, por outro lado, o Módulo Temporizador Ajustável possui uma função um pouco diferente, tornando possível a configuração de dois intervalos de tempos distintos, por exemplo, pode-se regular um valor ?x? de tempo para deixar o relé em modo aberto e após um tempo ?x? de tempo para o módulo permanecer desligado com modo de disparo por Trigger.
Durante a configuração do modo de acionamento P3 irá observar que o Módulo Temporizador Ajustável possui funcionalidades semelhantes às do P2, porém este possui a capacidade LOP que torna possível um número de sequências ininterruptas do processo descrito anteriormente para o modo P2, neste modo P3.1 é acionado por Trigger e P3.2 é acionado sempre que iniciado o módulo.
Para o modo de acionamento P4, o Módulo Temporizador Ajustável possui características semelhantes ao modo de acionamento P1 porém com uma diferença, o seu modo de acionamento proporciona uma possibilidade diferenciada já que diferente dos demais casos onde o temporizador se inicia com a detecção de energia, este modo só é acionado quando reconhece que a energia liberada em Trigger foi interrompida.
O Módulo Temporizador Ajustável é um exclusivo produto desenvolvido com o intuito de auxiliar hobistas e projetistas em seus projetos sem Arduino , por exemplo, já que possui um sistema de contagem capaz de interromper e liberar a passagem de corrente através de seu Relé.
Dentre os quatro botões que existem no Módulo Temporizador Ajustável, temos o botão STOP, utilizado para zerar o processo de contagem, definir a variável de tempo e definir o modo da saída do relé, ou NA (NO), ou NF (NC), o botão SET que é utilizado para a escolha do modo de timer e os botões UP e DOWN para a navegação e os ajustes no módulo.

CARACTERÍSTICAS:
- Módulo Temporizador Ajustável;
- Sistema de Disparo através de Relé;
- 7 Níveis diferentes de configuração;
- Cada modo P1, 2, 3 e 4 com diferentes características;
- Botões para ajuste de configuração;
- Display 3 dígitos para verificação de informações;
- Dispensa a utilização de microcontroladores;
- Programa contagens de forma fácil e eficiente;
- Pressione o botão SET por alguns segundos para definir o modo;
- Produto pronto para uso.

ESPECIFICAÇÕES:

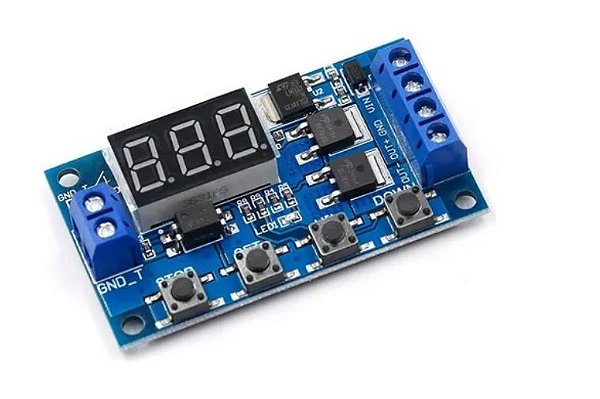

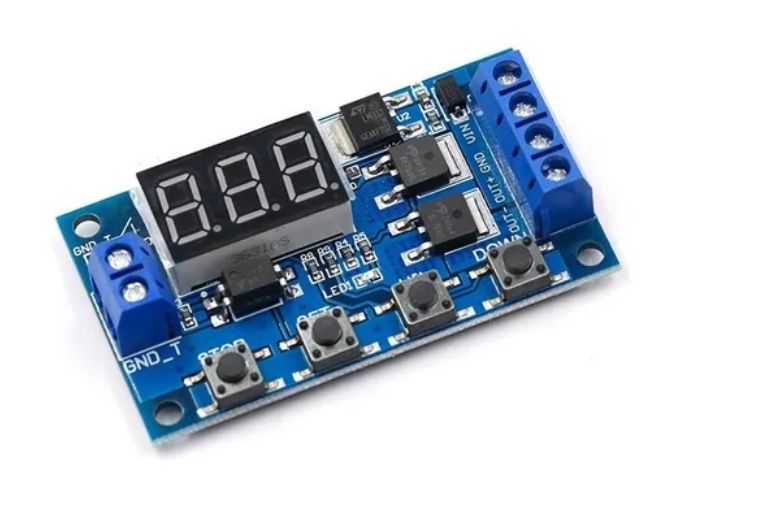

- Modelo: XY-J02;
- Carga nominal: capacidade de saída: dc 5v-36v, à temperatura ambiente, corrente contínua 15a, potência 400w! Aumente as condições de dissipação de calor, a corrente máxima até 30a
- Alimentação do Módulo: 6 a 30VDC;
- Tempo de ajuste: 0,1 a 99,9 segundos, 1 a 999 segundos e 1 a 999 minutos;
- Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
- Corrente por canal: até 10A;
- Dimensões (CxLxA): 63x38x20mm;
- Peso com embalagem: 26g.

MODOS DE OPERAÇÃO:

P1.1: Ao receber o pulso o relé da placa é acionado durante o tempo OP. Novos pulsos durante a contagem são ignorados e o tempo continua a correr normalmente.

P1.2: Ao receber o pulso o relé da placa é acionado durante o tempo OP. Novos pulsos durante a contagem reiniciam a contagem mantendo o relé acionado.

P1.3: Ao receber o pulso o relé da placa é acionado durante o tempo OP. Um novo pulso, para a contagem e desativa o relé. A placa retorna ao estado inicial.

P-2: Ao receber o pulso a placa inicia a contagem do tempo OP (sem acionar o relé), ao término do tempo OP, o relé fica acionado durante o tempo CL e após este tempo a placa retorna para o estado inicial. Novos pulsos durante a operação são ignorados.

P3.1: Ao receber o pulso a placa aciona o relé durante o tempo OP, após o término da contagem a placa desliga o relé e permanece assim durante o tempo CL, após este tempo o relé é novamente acionado durante o tempo OP e assim sucessivamente o número de vezes definido no LOOP. Novos pulsos durante a operação reiniciam o LOOP.

P3.2: A placa não utiliza pulso para trabalhar, a partir do momento que a placa é energizada, o relé é acionado durante o tempo OP e permanece desligado durante o tempo CL, o mesmo executa este ciclo o número de vezes determinado no LOOP. Pulsos durante a operação são ignorados.

P4: Ao receber o pulso o relé é acionado, a contagem para desligar o relé só é iniciada quando o pulso é desligado. Se o pulso for acionado durante a operação a contagem volta para o início.
